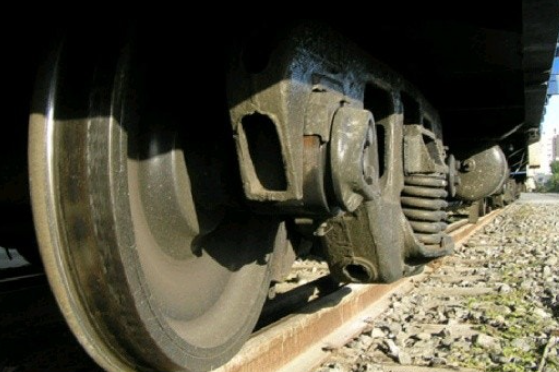

왜 기차 바퀴는 일반 자동차 바퀴와 모양이 다를까?

ktx 타러 갔다가 바퀴 보고 소름 돋았던 이유 자동차 바퀴랑 완전히 다른 비밀

지난달에 부산 출장 갈 일이 있어서 서울역 플랫폼에서 커피 한잔 들고 멍하니 서 있었거든요. 열차 들어오는 거 기다리면서 할 것도 없고 해서 승강장 아래로 힐끔 기차 바퀴 쪽을 내려다봤는데, 문득 이상한 생각이 머리를 스치는 거예요. "어라? 자동차 바퀴는 바닥이 편평한 원통 모양인데, 기차 바퀴는 왜 안쪽이 불룩 튀어나와 있고 약간 고깔콘처럼 비스듬하게 생겼지?"

예전에 대학 때 기계공학 전공하던 친구 녀석한테 술자리에서 이 이야기를 꺼냈다가, 종이냅킨에 볼펜으로 그림까지 그려가며 열변을 토하던 걸 들은 적이 있거든요. 그때는 취해서 대충 흘려들었는데, 실제로 눈앞에서 쇳덩어리 바퀴를 보니까 그 원리가 기가 막히게 맞아떨어지더라고요.

핸들도 없는 기차가 어떻게 커브 길을 부드럽게 돌아갈까

자동차는 핸들을 돌리면 앞바퀴 각도가 꺾이면서 자연스럽게 방향을 틀잖아요? 그런데 기차는 운전실에 가봐도 핸들 같은 조향장치가 아예 없어요. 그냥 굵은 쇠파이프 축 하나에 양쪽 쇠바퀴가 단단하게 통째로 용접되다시피 고정되어 있단 말이죠.

여기서 엄청난 딜레마가 생겨요. 커브 길을 돌 때는 바깥쪽 선로가 안쪽 선로보다 물리적으로 거리가 훨씬 길잖아요. 자동차는 '차동 기어'라는 게 있어서 양쪽 바퀴 회전수를 다르게 조절하지만, 쇠축 하나로 묶여 있는 기차 바퀴는 양쪽이 똑같은 속도로 돌 수밖에 없거든요. 만약 바퀴가 평평한 원통 모양이었다면 커브를 돌 때마다 바퀴가 레일 위에서 미끄러지면서 굉음이 나고, 결국 탈선해 버렸을 거예요.

바퀴가 기울어져 있는 원뿔 모양의 기가 막힌 마법

이 문제를 해결한 비밀이 바로 바퀴 바닥의 경사면, 즉 원뿔(Cone) 형태에 있어요. 기차 바퀴를 자세히 보면 바깥쪽으로 갈수록 지름이 작아지고, 안쪽으로 갈수록 지름이 커지는 경사각을 가지고 있거든요.

열차가 오른쪽으로 커브를 돌려고 하면 관성 때문에 차체가 자연스럽게 왼쪽(바깥쪽)으로 쏠리게 되잖아요? 이때 왼쪽 바퀴는 지름이 큰 안쪽 면이 레일에 닿게 되고, 오른쪽 바퀴는 지름이 작은 바깥쪽 면이 레일에 닿게 돼요. 바퀴 축은 똑같이 한 바퀴를 돌지만 지름이 큰 바깥쪽 바퀴가 한 번에 더 먼 거리를 굴러가면서, 레일 궤적에 맞춰 저절로 방향이 꺾이는 원리예요. 진짜 머리 엄청 잘 썼지 않나요?

철도 공학에서는 이런 자가 조향 현상을 '자기 조향 작용(Self-steering effect)'이라고 불러요. 기계적인 동력 장치나 전자 제어 없이, 순수하게 바퀴의 기울기 하나만으로 수백 톤짜리 쇳덩어리가 선로 곡선을 따라 부드럽게 휘감아 돌아가는 물리 법칙의 끝판왕인 셈이죠.

바퀴 안쪽에 달린 턱은 최후의 안전벨트일 뿐

많은 분들이 "기차 바퀴 안쪽에 툭 튀어나온 턱(플랜지, Flange)이 레일에 걸려서 안 떨어지는 거 아니야?"라고 생각하시더라고요. 저도 처음엔 그 턱이 레일을 꽉 붙잡고 강제로 방향을 트는 줄 알았거든요.

그런데 실제로는 평상시 달릴 때 이 턱이 레일에 거의 닿지 않는 게 정상이에요. 만약 고속으로 달리는 내내 쇠 턱이 레일 옆면을 긁어대면 엄청난 마찰열이랑 쇠 갉아먹는 소리가 나면서 금방 파손되거든요. 이 플랜지라는 턱은 급커브나 강풍 같은 돌발 상황에서 바퀴가 바깥으로 튕겨 나가지 못하게 막아주는 '최후의 물리적 탈선 방지턱' 역할을 하는 거랍니다.

자동차 바퀴와 기차 바퀴의 핵심적인 구조 차이

일상에서 흔히 보는 자동차 타이어와 철도 바퀴를 비교해보면 왜 이렇게 설계가 완전히 다를 수밖에 없는지 한눈에 이해가 가실 거예요.

구분	일반 자동차 바퀴	철도 기차 바퀴
바퀴 표면 형상	지면과 넓게 닿는 편평한 원통형	바깥쪽으로 좁아지는 테이퍼(경사) 원뿔형
주요 소재	고무 및 합성 섬유 공기주입식	고강도 단조 특수 탄소강(순수 쇳덩어리)
방향 전환 방식	조향 핸들로 바퀴 각도를 직접 변경	바퀴 경사각과 레일의 접촉 반경 차이로 자동 조향



실제 정비 현장에서 겪는 휠 삭정 작업의 고충

제가 아는 철도 차량 정비창 직원분 이야기를 들어보면, 이 바퀴 경사면을 유지하는 게 진짜 피 말리는 작업이라고 하더라고요. 열차가 수만 킬로미터를 달리다 보면 급제동 때문에 바퀴 한쪽이 편마모되거나, 쇳가루가 뭉치면서 경사 각도가 미세하게 틀어지거든요.

바퀴 표면이 조금만 짱구가 나도 달릴 때 덜컹거리는 진동(플랫 현상)이 객실까지 올라오고, 심하면 고속 주행 시 뱀처럼 좌우로 심하게 요동치는 '사행동(Hunting motion)'이 발생해요. 그래서 정기적으로 거대한 선반 장비로 바퀴를 깎아서 원래 경사각을 복원해 주는 '차륜 삭정' 작업을 해야 하는데, 분진이랑 소음도 심하고 0.1밀리미터 단위로 정밀도를 맞춰야 해서 정비사분들이 엄청 애를 먹는다고 합니다. 매끄러운 승차감 뒤에는 이런 치열한 정비 노고가 숨어 있는 거죠.

자주 묻는 질문

기차 바퀴는 왜 고무 타이어를 안 쓰고 쇠로 만들까요?

수백 톤에 달하는 엄청난 하중을 견뎌야 하고 구름 저항을 최소화해 적은 에너지로 빠르게 달리기 위해 단단한 특수강 바퀴를 씁니다.

기차가 멈출 때 쇠 긁히는 찌익 소리는 왜 나는 건가요?

쇠 바퀴 옆면에 제동 패드가 직접 마찰하면서 열차를 세우는 과정에서 생기는 금속 마찰음이며 지극히 정상적인 제동 소리입니다.

오래 달려서 닳아버린 쇠바퀴는 통째로 버려지나요?

마모 한계선 전까지는 선반 기계로 표면을 깎아 형태를 다듬어 재사용하며, 두께 한계치에 도달하면 새 차륜으로 교체합니다.
